Archicad 27 en español es gratuito para estudiantes, profesores y Centros Eductivos que acrediten su condición.  Solo debes entrar en este enlace y seguir las instrucciones de descarga, instalación y activación del video:

Archicad Optimizado – Conexión Enscape

Crea visualizaciones en tiempo real más cómodamente con la renovada conexión Archicad – Enscape:

• Mapea cualquier objeto de Archicad a cualquier activo de Enscape de alto poligonaje para aprovechar lo mejor de ambos mundos.
• Enscape muy pronto disponible también para la plataforma macOS.
• Disponible sólo para usuarios con Suscripción, Forward y SSA.

Fuente: Graphisoft 2023

Varias son las directivas europeas en las que se ha reproducido la declaración de la Arquitectura como bien de interés general, en especial  la Directiva 2005/36/CE del Parlamento y del Consejo, relativa al reconocimiento de cualificaciones profesionales en que se manifiesta que “la creación arquitectónica, la calidad de las construcciones, su inserción armoniosa en el entorno, el respeto desde los paisajes naturales y urbanos, así como del patrimonio colectivo y privado, revisten un interés público." Otro documento de referencia europeo en la reivindicación del interés público de la Arquitectura es la reciente Declaración de Davos, firmada en 2018 por Ministros de Cultura europeos y a la que se ha adherido el Gobierno de España. La Declaración reconoce la necesidad de avanzar en los valores culturales del entorno construido europeo y consolida el concepto de la Baukultur- o cultura de la construcción – que incluye los valores del diseño arquitectónico, la construcción y el paisajismo.

Para quién haya tenido la fortuna y el privilegio de viajar y conocer la geografía colombiana,  no es extraño comprobar en pueblos y ciudades, el desorden urbanístico y la total falta de planeación de los espacios de uso público y muchísimo menos el de guardar algún tipo de decoro cuando de aprobar licencias de construcción se trata, al menos en lo referente al tratamiento de alturas y fachadas. No se trata por supuesto de llegar al extremo tedioso de los suburbios norteamericanos, en donde hasta las alturas de los arbustos son iguales, pero si de controlar el desmesurado afán del "vitrinismo". Las grandes obras de arquitectura colombiana, que las hay en grado excepcional, son expresiones hermosas, pero totalmente ausentes de un eje conceptual, contrario a lo que ocurre en Barcelona o en Caracas. Un hilo temático, un punto de confluencia que le diga  al visitante que alguien en alguna época se preocupó por el futuro urbanístico de su cuidad. De algún artículo recuerdo esta frase lapidaria del Arq. Hugo Mondragón, : "La arquitectura colombiana existe tanto como la arquitectura latinoamericana, es decir, no existe"

Ya es hora de que los gremios y autoridades del sector adopten medidas urgentes para regular, organizar y estructurar el ejercicio de la arquitectura en Colombia, en el entendido que se trata de obras que, en lo que atañe a sus fachadas, se convierten en espacios públicos porque afectan en mayor o menor medida,  el derecho constitucional de todos nosotros, del disfrute del paisaje y del  entorno.

GRAPHISOFT te invita al Foro Online: El Papel de la Mujer en la Arquitectura y la Construcción, donde tendremos un panel de arquitectas con gran prestigio de diferentes países y sectores de Latinoamérica, las cuales disertarán sobre su experiencia en la industria, la adopción de BIM con Archicad, algunos ejemplos de sus proyectos y sobretodo el empoderamiento en sus carreras para crear Gran Arquitectura.

4 de Marzo

• 5 pm (Hr. Centro de México)
• 8 pm (Hr. Buenos Aires / Santiago)
• 6 pm (Hr. Bogotá / Quito / Panamá)

¡No te pierdas este foro y ve todo lo que puedes lograr con Archicad!

BUDAPEST, 8 de julio de 2020 – GRAPHISOFT, la solución líder de software de Modelado de Información para la Construcción (BIM) para arquitectura, lanzó hoy Archicad 24, la última versión de su galardonado software BIM; la última versión de BIMcloud, la primera y más avanzada solución de colaboración en equipo basada en la nube de la industria de la AEC; y BIMx, la aplicación BIM móvil y web más popular. Archicad 24 une a arquitectos e ingenieros en un entorno compartido de BIMcloud para ofrecer un diseño integrado. La transparencia que proporciona el modelo compartido y los flujos de trabajo orientados al equipo aumenta la confianza entre los miembros del equipo y elimina la duplicación de modelos y el trabajo redundante entre los arquitectos e ingenieros estructurales.

A pesar de los continuos desarrollos en las herramientas de diseño digital, la industria de la construcción aún se basa principalmente en los antiguos flujos de trabajo: las diferentes disciplinas trabajan por separado, intercambiando datos solo a intervalos bien definidos.

Sin embargo, idealmente, los arquitectos e ingenieros deberían poder trabajar juntos en el mismo equipo, tal como los arquitectos trabajan con otros arquitectos, y los ingenieros trabajan con otros ingenieros.

Los principales desarrollos tanto en ARCHICAD como en BIMcloud proporcionan el avance tan esperado hacia una colaboración real e interactiva entre equipos multidisciplinarios. Estas mejoras vienen en tres áreas.

• Colaboración a través del trabajo en equipo

Teamwork®, mejorado aún más, trae un conjunto completamente nuevo de herramientas y soluciones que proporcionan el entorno ideal para fomentar la confianza entre el arquitecto y el ingeniero. Las herramientas de visualización y seguimiento de cambios fáciles de usar permiten a cada diseñador conocer instantáneamente los cambios relevantes y proporcionar comentarios inmediatos al equipo.

• Coordinación a través de BIMcloud

Incluso en un entorno altamente colaborativo, muchos jugadores externos necesitarán unirse al equipo en diferentes etapas, con responsabilidades claramente separadas. Para optimizar el intercambio de información, BIMcloud ahora puede manejar cualquier tipo de archivo.

Representación del modelo analítico estructural

En ARCHICAD, el modelo analítico estructural se puede mostrar en todas las vistas 3D, documentos 3D, planos, secciones y elevaciones.

Dado que el modelo analítico estructural se crea en paralelo con el modelo físico (BIM), se puede ver en uno u otro o en ambos, para adaptarse al flujo de trabajo actual.

Generación automática de modelo analítico estructural

Un miembro analítico estructural se genera automáticamente a partir de un elemento del Modelo físico si se cumplen las siguientes condiciones:

• La función estructural del elemento se clasifica como portadora

• Para un elemento compuesto o perfil complejo, debe incluir al menos un aspecto / componente como núcleo

• La generación del modelo analítico estructural debe habilitarse a nivel de elemento (enconfiguración de elementos)

Nota: Los miembros analíticos estructurales están disponibles solo para elementos portadores de carga creados con la herramienta Columna, Viga, Muro, Losa o Techo (Plano único).

Por defecto, el miembro se coloca en el centro de gravedad del núcleo de un elemento portador de carga.

Sin embargo, la posición del miembro puede modificarse para garantizar la continuidad del modelo analítico estructural, en función de una consideración o regulación de diseño particular.

La posición del miembro se puede definir de la siguiente manera:

• Corregido a nivel de elemento (si el concepto de diseño prohíbe su modificación)

• Modificado (si el concepto de diseño lo permite) o Manualmente, mediante desplazamiento gráfico en el modelo o Manualmente, estableciendo el valor de desplazamiento / excentricidad en el cuadro de diálogo Configuración del elemento o Configurando y aplicando una Regla de ajuste (Desplazamiento, Reducción / Estiramiento, Ajuste) o una combinación de ellos.

Intercambio de modelo analítico estructural con aplicaciones de análisis

ARCHICAD puede compartir el modelo analítico estructural con aplicaciones de análisis estructural a través del formato de análisis estructural (SAF). Este es un formato de archivo global de código abierto, desarrollado por Nemetschek Group y optimizado para este propósito.

Nota: La importación y exportación del modelo de análisis estructural en formato IFC (Vista de análisis estructural IFCS, desarrollado por buildingSMART) está disponible en ARCHICAD 24 como una característica experimental. Ver IFC Structural Analysis Model Import / Export.

Con el formato SAF, el modelo analítico estructural de ARCHICAD se puede utilizar para análisis y diseño en aplicaciones externas que utilizan el método de elementos finitos (FEM).

SAF es un nuevo esquema desarrollado en la plataforma Excel. Su contenido es fácil de entender y está bien estructurado por los componentes del modelo analítico, gracias a sus hojas de tabla.

Después del análisis estructural, el modelo analítico estructural modificado en formato SAF se puede volver a importar a ARCHICAD, donde el modelo físico original se puede ajustar en consecuencia. Este flujo de trabajo bidireccional está garantizado por las funciones de importación / exportación de ARCHICAD y la nueva herramienta de comparación de modelos.

Con la nueva herramienta de comparación de modelos de ARCHICAD:

• Visualice los cambios entre el modelo analítico estructural nuevo recibido y el previamente exportado

• Decidir qué diferencias pueden convertirse en sugerencias de modificación y crear problemas a partir de ellas, utilizando el nuevo Administrador de problemas de ARCHICAD

• Con base en estas sugerencias, decida si actualizar el modelo físico del proyecto actual

Las herramientas de diseño MEP incorporadas amplían aún más el enfoque de diseño integrado de ARCHICAD 24. A partir de esta versión, MEP Modeler es una parte central del software, sin necesidad de una licencia e instalación por separado. Aplique el perfil del entorno de trabajo de ingeniería MEP para acceder fácilmente a la interfaz relacionada.

Con la integración de MEP Modeler, los usuarios de ARCHICAD tienen acceso a:

• Capacidades nativas de modelado MEP dentro de ARCHICAD

• Conversión mejorada de objetos MEP importados a través de IFC

• Flujo de trabajo de apertura MEP completo

Aperturas conjuntas

La herramienta de apertura desarrollada en ARCHICAD 23 se ha actualizado para adaptarse mejor a la colaboración entre disciplinas. Con estas mejoras, ahora es posible crear aberturas de unión a partir de tuberías y conductos que corren paralelos entre sí. Es posible establecer diferentes tolerancias de fusión a lo largo y a los lados, dando al arquitecto control sobre cómo se deben crear las aberturas.

Esta mejora es particularmente útil en el siguiente flujo de trabajo:

1. El archivo IFC, que contiene todo el sistema MEP, se recibe del ingeniero MEP.

2. El archivo IFC está enlazado y los elementos MEP se convierten en objetos GDL o Morphs.

3. Este sistema MEP o tuberías y conductos individuales se pueden seleccionar para crear las aberturas deseadas en las paredes.

Además de la detección de colisión ya disponible, ARCHICAD presenta dos nuevas soluciones de verificación de modelos, que se pueden ejecutar en cualquier momento durante el ciclo de vida del proyecto:

• Control de calidad del modelo físico

• Control de calidad del modelo analítico estructural

Use el Informe de verificación del modelo para administrar los resultados de la verificación.

• Seleccione fácilmente los elementos de un elemento en 3D o en planta

• Ordenar los artículos reportados por sus detalles

17 • Decida qué casos son problemas genuinos que requieren tratamiento, utilizando el nuevo Issue Manager.

Control de calidad del modelo físico

Esta función garantiza que el modelo físico sea correcto. (Esto también proporciona una buena base para el Modelo Analítico Estructural y su eventual exportación para el análisis estructural). Los parámetros marcados se pueden personalizar para cumplir con los estándares de modelado, o con las reglas del software o del proyecto.

Seguimiento de cambios en proyectos de trabajo en equipo

Nota: Las funciones de seguimiento de cambios no están disponibles para usuarios de BIMcloud Basic.

Los arquitectos e ingenieros se benefician de una estrecha colaboración, especialmente en las primeras etapas de diseño, con iteraciones rápidas de diferentes escenarios de diseño.

ARCHICAD presenta Project Change Tracking, para permitir que los usuarios de Teamwork reciban notificaciones de cambios relevantes en el modelo.

Suscripciones para seguimiento de cambios

La función de seguimiento de cambios está controlada por suscripciones definidas por el usuario. Las suscripciones se pueden configurar de manera flexible utilizando varios criterios, métodos de selección y filtrado. De esta manera, el usuario puede filtrar modificaciones no relevantes.

Por ejemplo, un usuario puede realizar un seguimiento de los cambios en los elementos individuales del modelo 3D, o los cambios en los Datos del proyecto (Configuración de la historia, Atributos).

Cada vez que se envían cambios de trabajo en equipo a BIMcloud, se notifica al propietario de la suscripción todos los cambios en los elementos o datos del proyecto que cumplan con los criterios.

Las suscripciones pueden activarse / desactivarse fácilmente, o importarse / exportarse a otros proyectos.

Actualización de la biblioteca de contenido: nuevos elementos de mobiliario residencial

Como parte de nuestro continuo desarrollo de la biblioteca, ARCHICAD ha aplicado un poco de esmalte a sus elementos de decoración de interiores residenciales. La interfaz de usuario mejorada hace que sea más fácil seleccionar y colocar los nuevos objetos de biblioteca de estilo moderno en su escena, dando vida a las vistas en 2D y 3D de una manera más contemporánea. Con una colección extendida de patas, paneles y perillas, se han creado más de 40 nuevos objetos residenciales, que incluyen sofás y camas, una variedad de mesas y soportes, sillones y armarios, y nuevos accesorios y elementos decorativos, todo para complementar dibujos 2D y Tuberías de visualización de hoy en día.

Importar y usar familias de Revit como objetos GDL

Nota: Esta función está planificada para ser lanzada como parte de un complemento independiente de ARCHICAD 24. El Centro de Acción de ARCHICAD le notificará cuando el complemento esté disponible.

Los usuarios pueden crear directamente Objetos, Puertas y Ventanas desde Revit Families (RFA; principalmente contenido del fabricante) y usarlos en el proyecto ARCHICAD. Los elementos de la biblioteca ARCHICAD generados tienen la misma geometría precisa y todos los parámetros (en modo no editable) que los almacenados en RFA.

ARCHICAD utiliza el motor ODA Teigha BIM, que importa las versiones de archivo RFA 2015-2020.

.Intercambio de geometría con Revit

Nota: Esta función está planificada para ser lanzada como parte de un complemento independiente de ARCHICAD 24. El Centro de Acción de ARCHICAD le notificará cuando el complemento esté disponible.

Los usuarios pueden importar y exportar elementos con su geometría y parámetros precisos (como contenido no editable) desde archivos Revit (RVT) para fines de coordinación y referencia de modelos. Se puede acceder a los archivos RVT de forma local o mediante BIMcloud, utilizando las funciones Hotlink o Publicar.

ARCHICAD utiliza el motor ODA Teigha BIM, que importa las versiones de archivo RVT 2015-2020 y exporta la versión de archivo RVT 2020.

"El mismo Unreal Engine que impulsa el videojuego más popular del mundo, Fortnite, ha sido parte de Twinmotion durante años", dice Marc Petit, Gerente General de Unreal Engine, Epic Games. “Ahora estamos muy entusiasmados de trabajar con GRAPHISOFT para promover el uso de soluciones de visualización en tiempo real para ayudar a los arquitectos y diseñadores a comunicarse visualmente. La simplicidad de la interfaz de usuario de Twinmotion y el poder de Unreal Engine para ofrecer efectos en tiempo real no tienen parangón en la industria ".

"El renderizado en tiempo real es una gran novedad en la visualización fotorrealista", dice Huw Roberts, CEO de GRAPHISOFT. "Para llevar esta tecnología de vanguardia al espacio de AEC, ¡no pudimos encontrar un mejor socio que Epic Games! Los clientes de ARCHICAD 23 se beneficiarán de una experiencia inmersiva sin igual al crear y compartir sus diseños arquitectónicos ".

Aprenda a usar el poderoso motor renderizador de Epic Games, Unreal 4, en oferta para Latinoamérica,

Mas información...

BUDAPEST, 14 de Mayo de 2019 – GRAPHISOFT®, el proveedor líder de soluciones de software de Building Information Modeling (BIM) para arquitectos y diseñadores, ha anunciado el lanzamiento de ARCHICAD 23, la última versión de su galardonada solución de software BIM. ARCHICAD 23 mejora en gran medida el rendimiento percibido de procesos esenciales como el inicio del software, la apertura de archivos, el trabajo en entornos de proyectos múltiples y el cambio entre diferentes vistas del proyecto BIM. Las nuevas herramientas de Abertura, Pilara y Viga aumentan la precisión del modelado y la interoperabilidad con las disciplinas de ingeniería.

“Las tareas cotidianas, como la activación de su software y el cambio entre proyectos o vistas en un proyecto específico, pueden llegar a ser los obstáculos para lograr el flujo de trabajo óptimo, que es el estado ideal para el diseño arquitectónico «, dice Peter Temesvari, Director Jefe de Producto de GRAPHISOFT . «Eliminamos estos obstáculos, colocando al arquitecto más firmemente en el asiento del conductor, y el software responde a la manera en que los arquitectos piensan y trabajan. ¡La mayor capacidad de respuesta de ARCHICAD 23 es verdaderamente notable!”

Fuente: Graphisoft International. 2019

Novedades de ARCHICAD 23:

Mejoras en el rendimiento: pone un énfasis especial en ofrecer un flujo ininterrumpido desde el arranque del software, el acceso a los datos del proyecto y la navegación a través del Modelo de Información de Construcción. Esto se logra a través de una combinación entre la optimización del rendimiento sin procesar, los flujos de trabajo optimizados y los tamaños de archivo reducidos.

Herramientas de Pilar y Viga Rediseñadas: ARCHICAD 23 permite a los arquitectos modelar más rápido y crear detalles constructivos y cálculos precisos de cantidades de hormigón armado, acero, madera, compuestos y vigas. Los pilares complejos y las vigas curvas, alveolares y de sección variable ahora se pueden personalizar para cumplir con los estándares gráficos y de representación. Las vigas y pilares se pueden representar utilizando varias tramas y vistas proyectadas o de símbolo.

Vanos, Nichos y Rebajes: ARCHICAD 23 presenta la nueva herramienta Abertura, dedicada a modelar y coordinar vanos, nichos y rebajes en los proyectos, como aberturas horizontales, verticales o inclinadas entre elementos, grupos de elementos o incluso entre pisos. Estas aberturas son importantes para la coordinación del proyecto, ya que son relevantes tanto para los arquitectos, los ingenieros y los consultores, y deben ser documentadas correctamente. Las aberturas se pueden modelar, listar y documentar utilizando herramientas intuitivas y compartir usando estándares IFC.

Conexión con Solibri renovada: ARCHICAD 23 permite una verificación rápida y automatizada del código y la constructabilidad. La renovada Extensión detecta y envía automáticamente solo aquellos elementos modificados en el modelo de ARCHICAD, lo que resulta en una colaboración bidireccional más rápida.

Conexión con dRofus mejorada: ARCHICAD 23 permite a los arquitectos capturar y organizar los requisitos de planificación del cliente y usarlos para validar y proponer alternativas de diseño. La base de datos dRofus permite recopilar y gestionar reglas de planificación y datos de diseño con facilidad, incluso al trabajar en proyectos grandes y complejos, como hospitales, aeropuertos y universidades.

Conexión directa entre Rhino-Grasshopper-ARCHICAD: El nuevo Componente Grasshopper Deconstruct se puede usar para extraer datos de las superficies de los elementos de ARCHICAD como referencias de diseño. Con la ayuda de esta función, los cambios en el esquema de diseño central en BIM actualizarán automáticamente todos los detalles de diseño vinculados y generados a través de algoritmos de diseño en Grasshopper.

Mejoras en la interfaz de usuario

Los diálogos de entrada de Shell y Morph se simplifican y los iconos ayudan a los usuarios a identificar los campos de entrada. Los paneles del Cuadro de información de las herramientas Zona y Etiqueta se actualizan; Los métodos de geometría y construcción se pueden mostrar por separado. La configuración de la luz solar proporciona comentarios en vivo acerca de las sombras y las sombras, mientras que las animaciones de Sun Study se pueden mostrar con opciones de fecha y hora personalizables y un sello de ubicación.

Nuevo motor de CineRender

El nuevo motor CineRender (R20) desarrollado por Maxon permite resultados de renderización más rápidos y limpios, mientras que el renovado Catálogo de Superficies completamente renovado ofrece reflejos reales, con texturas modernizadas.

Gestión de atributos

Las superficies con texturas faltantes se indican con un icono de textura rojo; los usuarios también tienen la capacidad de ordenar atributos perdiendo texturas.

Ver actualización de configuraciones

Se utiliza un identificador único para cambiar el nombre de la configuración de vista. El cambio de nombre de las combinaciones de capas, los MVO, los juegos de lápices, los filtros de renovación, las combinaciones de anulación de gráficos o los estilos 3D ya no desaparecen.

Opciones de líneas de puntero de etiqueta de texto

Ahora se puede adjuntar una línea de puntero de Etiqueta de texto exactamente donde se necesita: conectado al cuadro o a la fila de texto superior / inferior; conectado a la parte superior, media o inferior del cuadro de texto; O extendido para subrayar el texto.

Mejora de muro cortina

Las nuevas mejoras de Muro cortina  incluyen varias opciones para una ventana fija o una hoja de persiana. Los paneles de borde perfilado de muro cortina ahora se pueden mover a cualquier posición en el panel compuesto, incluso al origen del perfil.

Activación y desactivación de claves de software integrado

La activación automática de la clave del software y la desactivación manual ahora se integran a la perfección. Si ARCHICAD no puede encontrar la clave de software correcta localmente o en la red en el inicio, y el Usuario ha iniciado sesión en ARCHICAD con un GSID válido, la clave de software adecuada se adquirirá automáticamente. La clave de software se puede recuperar del menú Ayuda en cualquier momento.

El Centro de Gimnasia Ritmica Irina Viner- Usmanova de Moscow, ubicado en el Complejo Olímpico Luzhniki, Sede de los Juegos Olímpicos de Moscú en 1980, bautizado asi en homenaje a la famosa gimnasta y Presidenta del gremio, hoy de 80 años de edad, es la nueva cara de Archicad 23.
Desarrollado por la firma de arquitectura de Moscú, CPU Pride, ganó el premio "BIM 2016", la competencia nacional rusa de tecnología BIM. En su implementación se usó GRAPHISOFT ARCHICAD & BIMx,Autodesk Navisworks & 3ds Max,Solibri, Rhinoceros, Grasshopper, Tekla, Revit Structure & MEP, Allplan Engineering, ElumTools, Autodesk, LIRA-SAPR y SAPFIR-3D. Su construcción inició en Agosto de 2016 finalizó en abril de 2019.

Para obtener más información sobre ARCHICAD 23, regístrese para la retransmisión en directo del estreno mundial de ARCHICAD 23 el 4 de junio en https://www.graphisoft.com/archicad/

Deja tus datos en la página de CONTÁCTENOS y te enviaremos todas las novedades en primicia!

By: Prof. Dr. Eduardo Toledo Santos, Departamento de Ingeniería de Construcción Civil de la Escuela Politécnica - USP - ENERO 2019.

Crédito imagem: divulgação Departamento de Engenharia de Construção Civil da Escola Politécnica da USP.

Traducción libre: O.Pabón Monroy, Archicadenlinea.

Del 27 al 29 de noviembre de 2018, se realizó en Brasilia el Segundo Encuentro BIM de Gobiernos Latinoamericanos: BIM en la Construcción Pública, organizado por el Gobierno Federal de Brasil, el Ministerio de industria, Comercio Exterior y Servicios de Brasil y por el Banco Interamericano de Desarrollo (BID), con la participación de representantes de alto nivel de las entidades gubernamentales encargadas de la diseminación del BIM en Argentina, Brasil, Chile, México y Uruguay. También participaron, como observadores, representantes de Colombia y Costa Rica, presentando un amplio panorama de las acciones gubernamentales para implantación de BIM en estos siete países latinoamericanos, así como de sus estrategias de difusión. A pesar de ser un evento cerrado, limitado a los representantes gubernamentales convocados, el autor fue invitado a participar del Encuentro con la función de mediar los debates y contribuir con las discusiones.

Una investigación más detallada sobre el estado de adopción del BIM en países de América Latina, desarrollada por la empresa Change Agents del Dr. Bilal Succar, con apoyo de la Northumbria University (UK), de la Universidad de São Paulo (USP) y de la CBIC - Cámara De la industria de la construcción, fue finalizada recientemente, enfocando las ocho dimensiones del modelo de macro madurez BIM de iniciativa BIM : Objetivos y Metas, Liderazgo, Reglamentación, Publicaciones, Capacitación, Métricas, Estándares e Infraestructura. La encuesta fue financiada por el BID - Banco Interamericano de Desarrollo y abarcó cinco países: Argentina, Brasil, Chile, México y Uruguay. Los resultados aún no se han divulgado.

Adicionalmente, está en gestión la formación de una Red BIM de Gobiernos Latinoamericanos, que debe favorecer la cooperación entre los gobiernos de nuestra región. Hoy, con la realización de Encuentros gubernamentales como aquel relatado aquí y la divulgación pública de estrategias nacionales, y ya se percibe una influencia de las acciones desarrolladas por los países más adelantados como Brasil y Chile sobre otros que están iniciando sus desarrollos en esa área.

Hay oportunidades importantes con la oferta de servicios de proyecto y construcción en toda la región para los países que logren destacarse en la adopción y uso del BIM en los sectores público y privado.

La mayoría de los países de América Latina y el Caribe están desarrollando gestiones para acelerar la adopción del BIM en sus mercados y corresponde a Brasil una especial atención para no ser superado en esa importantísima área estratégica para el avance y modernización de la Construcción.

1. Conoces las políticas que se están implementando en tu país acerca de las ventajas de establecer una unidad de criterio para todas las entidades involucradas en la planeación y desarrollo de la infraestructura?

2. Cual debería ser el papel de los gremios y del sector privado en el avance de las metodologías utilizadas para la formulación de planes de desarrollo, gestión del diseño y sistemas constructivos de las obras de infraestructura pública y privada en tu país?

3. Cual crees que debería ser el rol de la academia y del sector de la educación, en la formación de profesionales integrales, que sepan comprender, estudiar y aplicar las tecnologías de vanguardia en todos los aspectos relacionados con la infraestructura pública y privada en tu país?

4. Que estas dispuesto a hacer para aportar al desarrollo de estas nuevas metodologías en tu país?

BUDAPEST, 2 de mayo de 2018 - GRAPHISOFT®, el desarrollador líder de software de modelado de información de edificios (BIM) para arquitectos y diseñadores, ha anunciado el lanzamiento de ARCHICAD 22, la última versión de su galardonada solución de software BIM. ARCHICAD 22 mejora el flujo de trabajo de diseño arquitectónico y documentación para fachadas de edificios. Además, ARCHICAD 22 introduce mejoras significativas en sus modelos de construcción, gestión de la información y rendimiento en 2D.

"El diseño es lo que más les gusta a los arquitectos de su trabajo. La renovada herramienta Cortina de pared de ARCHICAD 22 hace que el diseño de fachadas de edificios sea una verdadera experiencia gráfica para arquitectos con su editor de patrones modular", dijo Peter Temesvari, Director de Gestión de Productos de GRAPHISOFT. "Lo más poderoso de nuestro nuevo flujo de trabajo de Façade Design es que cubre todo el flujo de trabajo de diseño, desde el concepto hasta el desarrollo del diseño, incluso hasta la documentación que respalda los estándares locales, todo 100% BIM".

1.     Se introduce una nueva mejora en la herramienta “Cortina” a partir de esquemas modulares, soportada en la utilidad de conexión con Grasshoper.

2.     Las propiedades se presentan como expresiones matemáticas en el formato tradicional de una hoja de cálculo.

3.     Una mejora sustancial en el tratamiento de los perfiles de vigas, muros y columnas, incluso permitiendo ahora modificar el grosor de las capas de las estructuras compuestas.

4.     La navegación se hace mas suave y receptiva, gracias a la mejora en el rendimiento de la GPU, con reducción de las iteraciones para cada regeneración de vista.

5.     Archicad 22 ofrece ahora una resolución de alta definición para monitores 4k y 5K, bajo Windows 10, equiparando al rendimiento de Retina, para Mac.

6.     Mejoras en la productividad, detección de coliciones para barandillas y escaleras, etiquetas personalizadas y reserva automática de elementos para el Team Work.

7.     Mejora en el motor de Cine Render-19 y creación de vistas estereoscópicas y esféricas.

El Editor de Perfiles  mejorado facilita la creación de perfiles inteligentes para columnas, vigas y paredes, y controla las formas y tamaños de sus secciones mediante los parámetros BIM. Las nuevas propiedades definidas por Expresión, mejoran enormemente las capacidades de ARCHICAD para administrar la "I" en BIM. El algoritmo de Machine Learning (ML) pendiente de patente de GRAPHISOFT ajusta la navegación 2D al contenido de cada proyecto y los resultados en una navegación muy suave y receptiva.

El flujo de trabajo remasterizado de Fachada Diseño de ARCHICAD 22 proporciona un entorno de diseño flexible para que los arquitectos creen fachadas externas o internas utilizando estructuras modulares y patrones jerárquicos y fácilmente personalizables. Se admiten flujos de trabajo tradicionales y algorítmicos, gracias a la conexión mejorada ARCHICAD-Grasshopper.

ARCHICAD 22 también incluye el último motor CineRender (R19) de Maxon, que proporciona renderizaciones esféricas estereoscópicas o de 360 °; una mejor experiencia de trabajo en equipo debido a una reserva más rápida de elementos; y calidad y precisión mejoradas cuando se exporta información de componentes de edificios a partir de revestimientos compuestos y perfiles complejos, utilizando los estándares OPEN BIM

ARCHICAD 22 le permite usar expresiones lógicas para derivar nuevas propiedades y valores de propiedades que dependen de los parámetros del elemento, especialmente orientadas hacia la MEDICION DE CANTIDADES DE OBRA. Esta nueva función enriquece en gran medida la información, o el componente " I " de BIM . Su flujo de trabajo automático le permite definir cualquier regla de cálculo como un valor de propiedad de elemento y actualizarla automáticamente, sin la introducción manual de datos, propensa a errores y que consume mucho tiempo.

Además de las características destacadas anteriormente, ARCHICAD 22 ofrece muchas otras mejoras funcionales y de rendimiento. Para obtener más información sobre ARCHICAD 22 y para inscribirse en la transmisión en línea del estreno mundial de ARCHICAD 22, visite www.graphisoft.com/archicad.

• Mejor retroalimentación visual: las figuras de previsualización (en 2D o 3D, en tamaño medio o grande) son generadas automáticamente según los parámetros del Favorito.

• Flujo de trabajo simplificado y mejorado: Aplique Favoritos directamente desde la Paleta de Herramientas o el Cuadro Info.

El "Len Lye Centre", fue diseñado por la firma "Patterson Associates" y construido en el 2016 por Clelands Construction y Rivet, en New Plymouth, Nueva Zelanda, en el año 2016, a un costo de USD 8.3 MM, en una planta de 3.000 M2 y esta dedicado a preservar y difundir la obra de un solo artista: Len Lye, nacido en Chirstchurch, en 1901 y fallecido en Warwick, NY, en 1980, a los 78 años de edad. El proyecto inició en el 2010 con Archicad 14, la complejidad de sus fachadas hizo que se modelaran inicialmente en Rhino. Mas tarde, se remodeló con Archicad 15 y 16 con las herramientas Morph y Shell. Esta consideración, unida al excelente trabajo interactivo del BIM con otras herramientas de diseño como Revit Mep, 3DSMax, Revit Structures y Graphisoft Bimx, la hicieron merecedora de ser escogida como portada del nuevo Archicad 20.

La fachada la componen 20 columnas de concreto monolítico, recubiertas con acero inoxidable altamente pulido, con un tratamiento especial del acristalamiento, que hacen reflejar la luz tanto en el día como en la noche, actuando como un objeto que cobra vida, conectando los espacios exteriores e interiores.

"El Centro Len Lye es artísticamente, espiritualmente y físicamente brillante. Realmente han hecho lo que dijeron que harían, un sueño. Una habilidad simple pero rara."John Sargento, Columnista de opinión en Stuff.co.nz, popular revista digital de N. Zelanda.

El equipo de trabajo, integrado por 28 miembros, unieron sus diversas habilidades para colaborar en una amplia gama de disciplinas. Cuatro de ellos conformaron el "super equipo" de Teamwork, diseñando un modelo detallado, en 3D, integrando elementos estructurales y elementos del MEP ( Modelador eléctrico y de plomería). Este modelo se usó para extraer toda la documentación del proyecto, comunicar la intención de diseño hacia el cliente y colaborar con las soluciones constructivas, durante los dos años de su construcción.

Andrew Patterson, de la firma Pattersons Associates, reconoce la importancia de una base sólida de OPEN BIM para sustentar sus flujos de trabajo de diseño y construcción. OPEN BIM fué fundamental para el modelado de la compleja geometría del edificio, garantizando la comunicación sin dificultades entre cosultores desde el diseño hasta la construcción.Una vez que la geometría de la fachada estaba lista en ARCHICAD, fue exportada a Ecotect 2011 junto con Radiance para documentar las reflexiones del camino del sol. El modelo arquitectónico de las columnas de columnas se transfirió directamente a los fabricantes de pre-fundición, mientras que el efecto de transferencia de luz se probó en el sitio con elementos de muestra de tamaño real.

La importación-exportación de elementos IFC para el trabajo mecánico y estructural fue fundamental para el éxito del proyecto. Los modelos mecánicos y estructurales importados permanecieron en el modelo arquitectónico sólo para referencia (capa oculta), luego los componentes de concreto de los ingenieros estructurales y los elementos de MEP fueron reimportados al modelo y tomaron precedencia en el modelo BIM. El modelo final se exportó a SketchUp para permitir que el personal de la Galería pudiera colocar ilustraciones dentro del edificio, planificando las exposiciones dos años antes de que la galería se abriera. Para renderizado y animaciones, el modelo fue exportado a 3ds Max de Autodesk.

Dado que el Len Lye Center fue completamente modelado, fue un paso fácil y natural para generar un modelo BIMx de él que contiene toda la información 2D disponible en el modelo. Patterson Associates ha utilizado BIMx desde el primer día en que llegó al mercado.

"El modelo BIMx del Centro Len Lye fue utilizado durante las inspecciones del sitio, mientras que los constructores lo usaron al realizar las rondas del sitio, lo que les permitió visualizar el edificio de forma tridimensional al resolver uniones completas. Y la herramienta también resultó útil cuando el cliente requirió simulaciones sobre cómo funcionaban los espacios de museo diseñados en escenarios de eventos específicos. "Dice Shane Taylor, Gerente de BIM, Pattersons.

Aprenda como exportar sus archivos de Archicad a TwinMotion, en menos de 20 minutos...

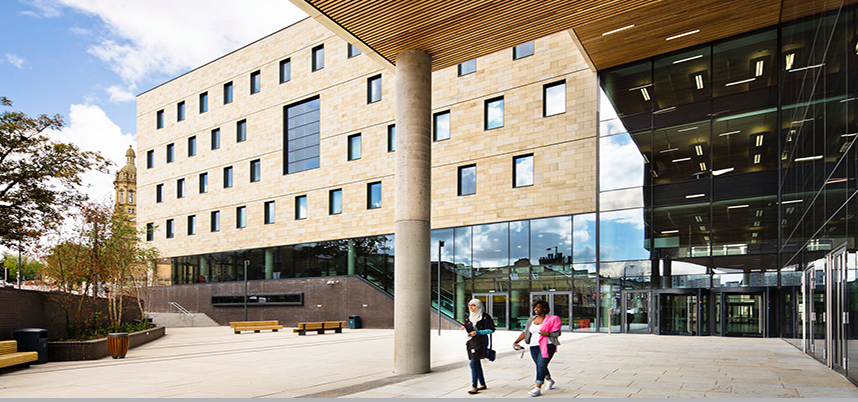

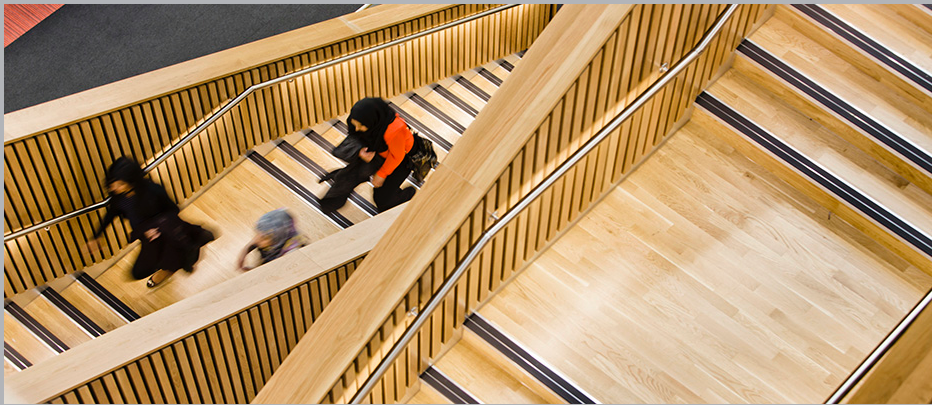

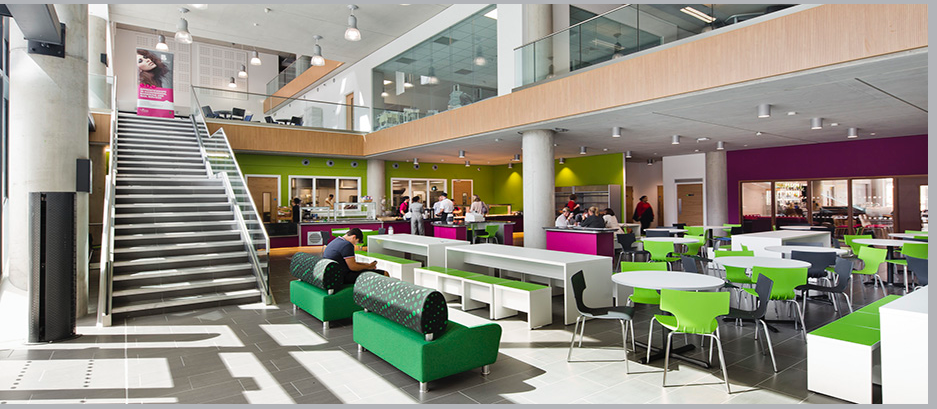

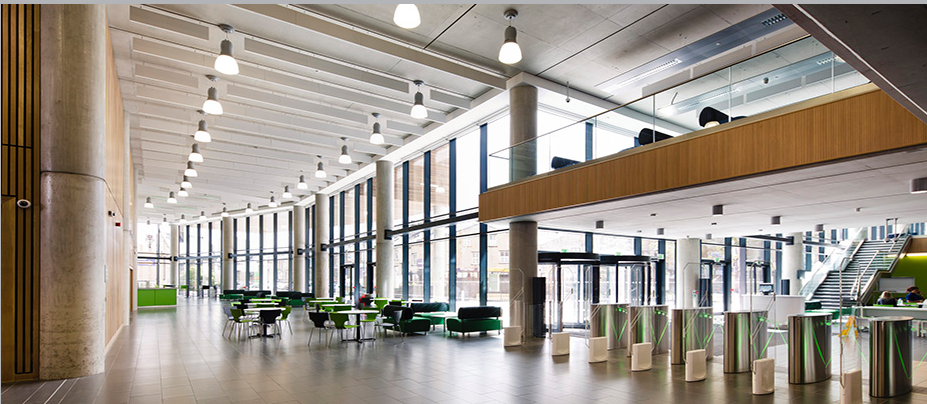

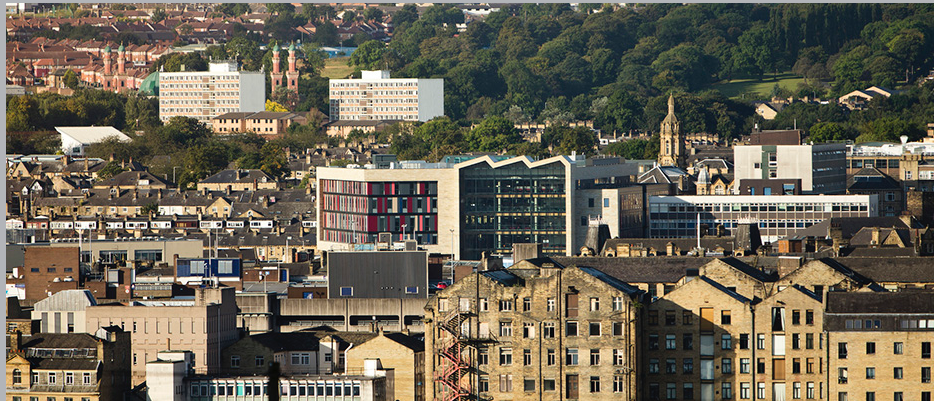

The David Hockney Building

Arquitectos: Bond Bryan Arquitectos

Director : Bruce Raw

Director Asociado: Matt Hutton

Jefes de Proyecto: Turner y Townsend

Servicios de  Ingenieria: Couch Perry Wilkes

Ingenieros Civil / Estructural: SKM

Contratista: Construcción BAM

Valor de la construcción: £ 36 millones

Fecha de finalización: Sepember 2014

Superficie cubierta interior bruto: 24.000 metros cuadrados

BREEAM Sostenibilidad Rating: Muy Bueno

"Nuestro diseño respondió a la llamada del cliente para un edificio emblemático que alentar y apoyar formas innovadoras de enseñanza y aprendizaje. Se diseñaron una serie de placas de piso abiertas y dinámicas para proporcionar flexibilidad a largo plazo,fundidas a mano dentro de una sencilla estructura de hormigón expuesto. El resultado es gran espacio central con varios niveles para el aprendizaje centrado en el estudiante, con zonas de enseñanza celulares especializadas en el perímetro..." Bruce Raw

Fuentes:

Bond Bryan Architects BIM Blog

The David Hockney Building

Bond Bryan Architects Web Page

Nuevas empresas como la israelí TriDom ya están desarrollando equipos de estéreo-impresión con cemento extraído reciclado de demolición, y ya cuentan con el respaldo de firmas arquitectónicas de gran peso como la Thornton Tomasetti, que proyecta la torre Ping An de 600 metros de altura, en Shenzhen.

Fuentes:

https://www.youtube.com/watch?v=WxnruZW0bGo

https://www.youtube.com/watch?v=DiW9f7lAfwA

https://www.youtube.com/watch?v=Q7ACTSy3SwE

Comunicado de prensa  •  20 de Jul de 2014 14:00 CEST

Comunicado de prensa  •  18 de Jun de 2013 14:00 CEST

BIMobject® anuncia hoy el lanzamiento de la BIMobject® APP que integra el contenido de la nube para uno de los software BIM más populares para arquitectos, ArchiCAD de Graphisoft. La APP es completamente gratuita para todos los usuarios de ArchiCAD en todo el mundo y proporciona al usuario de ArchiCAD un conjunto de herramientas para encontrar, obtener información, actualizar y comprobar los objetos BIM suministrados desde la nube del portal BIMobject.com completamente integradas con su software.

La integración es completamente única y es la mejor de su clase en cómo integrar los servicios web dentro de ArchiCAD. La APP tiene funciones para navegar rápidamente de forma on-line en la base de datos de la nube de BIMobject® y filtrar objetos entre los productos reales de los fabricantes reales. Un simple click en el botón Download y los objetos BIM aparecen en el proyecto de los usuarios de ArchiCAD y están listos para ser colocados y configurados más en profundidad.

Otra de las grandes características es la posibilidad de comprobar actualizaciones. La APP comprobará que la versión actual de los objetos insertados en tu proyecto son la misma versión que la de la nube. Si hay una versión nueva del producto en la nube, la información del producto se transferirá de forma automática a todos los archivos descargados. Esta es una característica que no existen en ninguna otra solución y que confiere a los fabricantes una forma completamente novedosa de actualizar los datos del producto y añadir nuevas propiedades a los objetos ya descargados. Esta característica resuelve el gran problema de gestionar y mantener los datos actualizados y es beneficiosa para ambos, los usuarios y los fabricantes.

La descarga de la APP está disponible en http://bimobject.com

El cristal fue alguna vez un material raro y limitante, con muy poco uso en los edificios antiguos. Ahora, con los avances tecnológicos en la fabricación y el rendimiento de vidrio, todo recinto de un edificio puede ser construido con vidrio - y grandes extensiones de vidrio se utilizan a menudo para las particiones interiores.

Arquitectos: Payette y architects Alliance

Proyecto: Universidad Brock CFHBRC: _ Luz del día / Capas de Transparencia

Software utilizado: ArchiCad y AutoCAD

Fuente: www.AECCafe.com

Lea aqui el artìculo completo ( en inglés )

Aprenda a Descargar correctamente Archicad 18 aqui, sin virus, original, full version en español.

Aprenda a Descargar correctamente Archicad 18 aqui, sin virus, original, full version en español.

Deja tu comentario al final del artículo  y obtendrás un descuento del 10% en cualquiera de nuestros cursos de capacitación. Anímate!

BIMcloud de Graphisoft ® es una completa plataforma de colaboración BIM que  permite a equipos de todos tamaños colaborar en los datos BIM nativos en tiempo real. La tecnología Delta-Server ™ patentada por Graphisoft, combinada con una vanguardista arquitectura de nube-servidor, proporciona las características esenciales de un entorno de colaboración BIM de clase mundial:

TIEMPO REAL ➝ La colaboración se realiza mejor a través de la conexión en tiempo real entre las partes. Gracias a la tecnología Delta-servidor patentada de Graphisoft, la colaboración en tiempo real en complejos Datos de la construcción Modelos es posible sin importar el tamaño o la ubicación del equipo de colaboradores. Arquitectura del sistema basado en la nube garantiza el acceso simultáneo a los proyectos de colaboración BIM 24/7 para cualquier número de puntos finales desde cualquier lugar del mundo equipado con una conexión estándar a Internet.

ROBUSTA ➝ La Solución BIMcloud de Graphisoft ® ofrece la

resolución de conflictos incorporada, lo que significa  que los "server-locks" son fenómenos totalmente desconocidos para sus usuarios. Además, la tolerancia extremadamente alta de la red hace que el acceso a distancia sea posible en las líneas estándar de Internet. Un soporte para el protocolo HTTPS seguro, copias de seguridad y la versión de opciones avanzadas de rollback proporcionan a sus datos BIM  (el activo más valioso de la Propiedad Intelectual relacionados con cualquier proyecto de construcción)  una seguridad de datos sin precedentes.

FLEXIBLE ➝ BIMcloud de Graphisoft ® no es exigente en hardware o software. El mismo sistema se puede desplegar fácilmente tanto en las configuraciones de nubes públicas o privadas. La Conexión entre los equipos cliente que ejecutan las aplicaciones BIM y equipos de servidor que proporcionan la plataforma de colaboración en la nube no requieren ningún hardware especial o software adicional: una simple conexión a Internet mediante el protocolo HTTP estándar es el único requisito para la colaboración en tiempo real entre prácticamente cualquier ubicación en el mundo . Para los servidores BIMcloud, las configuraciones de escritorio estándar serán suficientes, mientras que el Administrador de BIM en nube es accesible en todas sus funcionalidades desde cualquier dispositivo móvil.

ESCALABLE ➝ La más importante ventaja de la colaboración BIM en la nube, en tiempo real, es su capacidad de escalar los recursos del servidor. Con BIMcloud de Graphisoft ®, el equipo del proyecto no tiene que dejar de trabajar, mientras que los recursos del BIMcloud Server, como procesadores o tamaño de la memoria se incrementan. Otra ventaja es la escala horizontal del sistema con la asignación de nuevos servidores BIMcloud en la demanda, el número de proyectos crece en la nube.

INTEGRADA ➝ BIMcloud de Graphisoft ® está totalmente preparado para su integración en la infraestructura de TI de grandes empresas. La integración dinámica de Active Directory a través del protocolo LDAP permite a los usuarios utilizar su dominio "nombre de usuario / contraseña"  para acceder a sus proyectos BIM en la nube. El acceso de los usuarios de varios niveles y roles de administración asegura que el BIMcloud de Graphisoft ® se pueda ajustar fácilmente a cualquier configuración organizativa en cualquier entorno empresarial general. La integración móvil del BIMcloud de Graphisoft ® permite a los miembros externos del equipo para participar en el flujo de trabajo BIM utilizando sus dispositivos móviles.

BIMcloud de Graphisoft ® va mucho más allá de las ofertas de servicios cloud básicos disponibles en el mercado hoy . Se trata de una solución de colaboración basada en la nube que proporciona la capa de software completa y necesaria para el despliegue en el mismo recinto como una solución de nube privada o en la nube pública. Gracias a su sistema único de características , es la única solución en la nube que ofrece un entorno de colaboración BIM basado en un modelo válido para las empresas y los proyectos de cualquier tamaño. Con la ayuda de su integración móvil a través de la nube, todos los interesados en el proceso de diseño y construcción pueden participar activamente en el trabajo colaborativo. BIMcloud de Graphisoft ® es una solución adecuada para el problema de la colaboración de las empresas en que la colaboración es una parte fundamental de la realización de negocios todos los días, por diseño adecuado para incluso los requisitos de flujo de trabajo a nivel de empresa y de seguridad. Su opción de configuración de nube privada permite a las empresas que trabajan en proyectos con requisitos de seguridad extendidos, mantener sus datos bajo control, ofreciendo las ventajas y flexibilidad de la nube para todos los proyectos de AEC , sin excepción.

Para despertar sus pasiones y motivar sus comentarios, les dejo dos videos:

En el primero, Michael Goug, VP Product Experience de Adobe, presenta el Project Mighty y Project Napoleon

Aqui, el artista  británico  Mark Lascelles Thornton, muy seguramente financiado por Rotring, presenta  el "back-stage" de su proyecto The Happiness Machine:

Una colección de 8 dibujos lineales completamente a mano con solo la ayuda de una regla.

© Omar Pabon, 11001000, Bogotá D.C, Col,2013

Y usted, que opina?
